- 高壓核相器

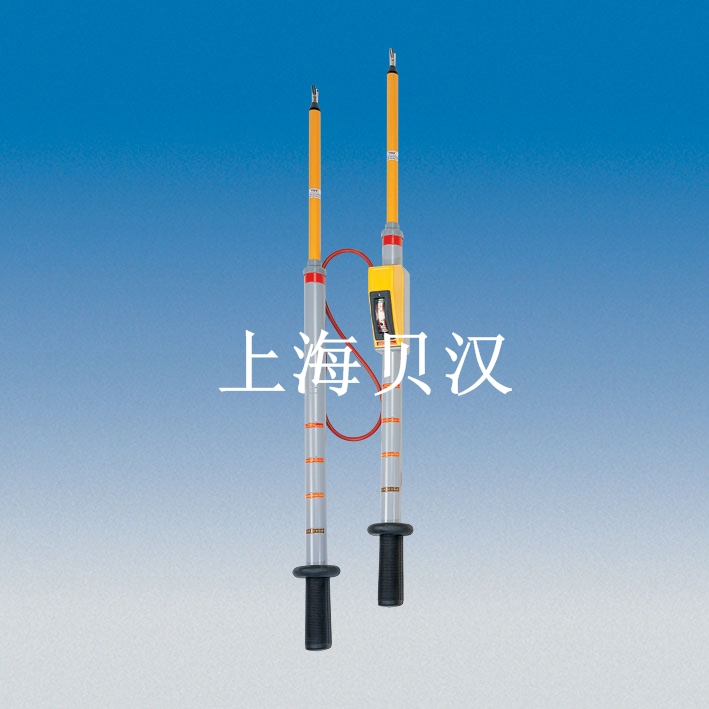

PC系列指針式高壓核相器
型 號：PC系列
PC系列指針式高壓核相器/高壓定相器/并網核相器
五種型號規格可選：PC7K、PC11K、PC22K、PC33K和PC44K
分別對應7KV、11KV、22KV、33KV和44KV系統電壓的核相
同時具有檢測電壓功能
詳細介紹
|
下載中文說明PDF
|
下載英文說明PDF
|
產品視頻演示
|
High Voltage Multifunction Phasing Sticks
指針式高壓核相器
產品型號：PC系列
功能與特點：
功能與特點：
◇用途：
高壓衰減桿是根據VDE0681.PART5的規范而設計的，具有判定相位和接觸式測量電壓的功能。測量的系統電壓最高可達44kV。
◇規格型號：
五種型號規格可選：PC7K、PC11K、PC22K、PC33K和PC44K。
◇規格型號：
五種型號規格可選：PC7K、PC11K、PC22K、PC33K和PC44K。
◇材質：
為顧及使用者的方便和維護人身安全，所使用的材質，重量輕而且堅固。PCxxK的測試端部分采用絕緣良好的玻璃織維，手持端部分采用環氧樹脂，手把部分為橡膠。前二項材質經過臺灣大電力研究試驗中心的耐壓測試合格。

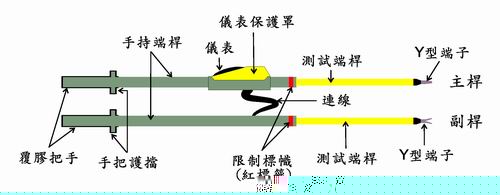

◇外觀：
高電壓檢測桿的儀表使用有顏色的刻度板，便于識讀。在使用時，不需要搭配其他的配件，也不必使用電池提供電源，采用接觸測量即可。持桿上貼有標識，供使用者識讀與提醒。
◇注意事項：
適用于室內和室外的干燥處所，在雨天和潮濕的狀況下，請勿使用，以免危及人身安全。

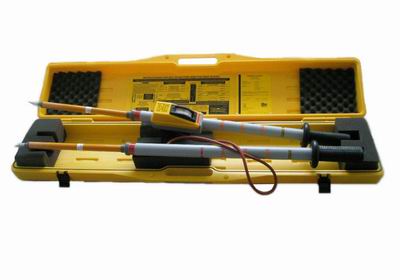

◇攜帶箱：
高電壓檢測桿配置有攜帶箱。攜帶箱設計精美、輕便、耐震、耐撞而實用，運輸儲藏均十分方便。
技術參數：
|
型號
|
PC7K
|
PC11K
|
PC22K
|
PC33K
|
PC44K
|
|
阻值
|
3.95MΩ
|
6.78 MΩ
|
13.5 MΩ
|
20.1 MΩ
|
27 MΩ
|
|
反應時間
|
小于1秒
|
小于1秒
|
小于1秒
|
小于1秒
|
小于1秒
|
|
氖燈始亮電壓
|
1.2kV
|
1.2kV
|
1.2kV
|
1.2kV
|
1.2kV
|
|
氖燈滿亮電壓
|
1.5 kV
|
1.5 kV
|
1.5 kV
|
1.5 kV
|
1.5 kV
|
|
手持端悍長度
|
765mm
|
765mm
|
765mm
|
765mm
|
765mm
|
|
測試端悍長度
|
340mm
|
340mm
|
460mm
|
610mm
|
760mm
|
|
檢測桿總長度
|
1.1m
|
1.1m
|
1.275m
|
1.395m
|
1.425m
|
|
重量
|
約1.2kg
|
約1.2kg
|
約1.3kg
|
約1.4kg
|
約1.5kg
|
|
操作溫度
|
-20℃～55℃
|
||||
|
操作濕度
|
20～85%相對濕度
|
||||
|
材質
|
測試端桿—玻璃織維
手持端桿—環氧樹脂
100kV/30公分 5分鐘耐壓試驗合格
|
||||
規格與型號：
|
型號
|
測量系統電壓
|
滿刻度電壓
|
測量最大電壓
|
指示方式
|
|
PC7K
|
6.6kV
|
8kV
|
9kV
|
氖燈及儀表指示
|
|
PC11K
|
11kV
|
12kV
|
15kV
|
氖燈及儀表指示
|
|
PC22K
|
22kV
|
24kV
|
30kV
|
氖燈及儀表指示
|
|
PC33K
|
33kV
|
36kV
|
40kV
|
氖燈及儀表指示
|
|
PC44K
|
44kV
|
48kV
|
55kV
|
氖燈及儀表指示
|
標準配置：
1套PC系列高壓核相器
1個包裝攜帶箱
1套中英文使用手冊
1套PC系列高壓核相器
1個包裝攜帶箱
1套中英文使用手冊
