- 接觸式高壓探測

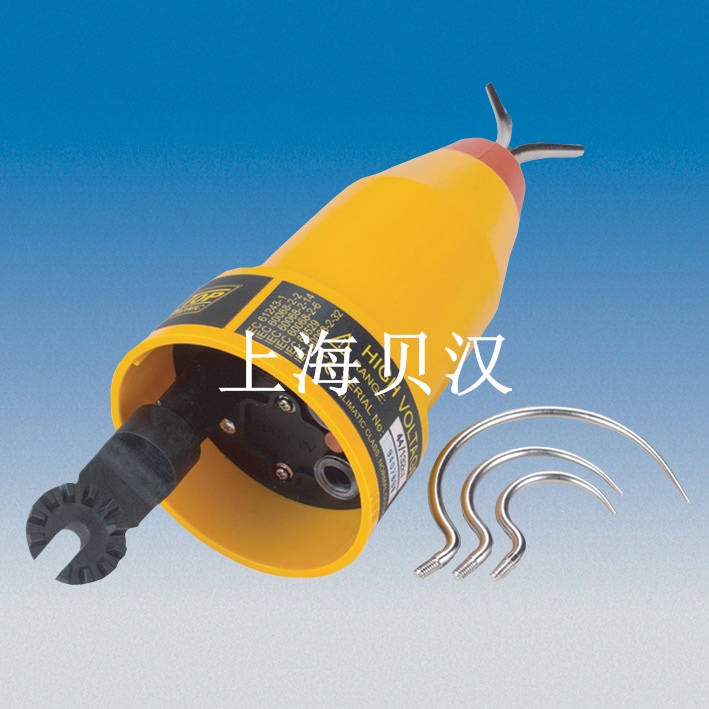

213HVD電容性接觸式高壓探測儀
型 號：213HVD
213HVD系列電容性接觸式高壓驗電器
從4KV～132KV的范圍都有適用的型號
詳細介紹
|
下載中文說明PDF
|
下載英文說明PDF
|
產品視頻演示
|
Capacitive High Voltage Detector(Contact)
電容式接觸式高壓驗電器
電容式接觸式高壓驗電器
產品型號：212HVD-226HVD
本高壓檢測計設計符合IEC標準。當接觸電極有高電壓時，會自行啟動自動作業。
也可以在使用前按壓“測試 /啟動”鍵，以人工方式啟動。
該系列適用于（50/60HZ）的交流高壓系統，從4KV～132KV的范圍都有適用的型號。
產品特色及使用方法：
1）自動關閉：自動關閉定時器在每次21xx高壓探測儀的接觸電極接觸到高電壓或偵測到高電壓后都會重新設置，在探測儀每次被啟用和檢測后，經由前端的按鈕，自動關閉定時器都會重新設置。
2）分流保護：高壓探測儀和其配件不會在處于工作中的安裝部件之間引起電弧和電火花，不會在工作中的安裝部件和接地之間引起電弧和電火花。
3）低電池電量：當電池電量低時，按下“測試/啟用”按鈕后，高壓探測器不會進入啟用狀態，綠色LED指示燈不會閃爍（綠色指示燈閃爍表示探測器處于啟用狀態）。在這種情況下請不要使用探測儀，應立即更換電池。
4）紅色LED燈：當探測到高壓時，紅色LED指示燈將閃爍，表示探測到的高壓值高于探測儀的閾值（參見下面表格）。
5）電壓閾值：這是推薦設定的最佳閾值，達到該電壓閾值時，高壓探測器會顯示紅色指示燈并發出高壓報警聲。該閾值是校準實驗室必須為探測儀設定的預置。在工廠，閾值電壓往往被設定為一個可變化的范圍，作為選項，我們的產品可選在出廠前設定為你指定的閾值。
6）電池分流：當蜂鳴器鳴叫及紅色燈亮起時（探測到高壓模式）時，電池中消耗的最大電流。采用電池分流技術可有效降低電池等消耗，從而延長電池的壽命。
7）綠色LED燈：當高壓探測儀進入啟用狀態，一旦探測器探測到高壓并達到閾值電壓時，綠色LED指示燈將會亮起并閃爍，警告操作者此時的電壓達到閾值電壓。
8）測試啟用按鈕：該按鈕用于“啟用/開啟探測儀”，當按下并保持該按鈕時，內部一個校準振蕩器與探測儀連接，模擬電極上的高壓，此時紅色指示燈亮起并發出鳴叫聲，表示探測儀可以正常工作。放開按鈕后，綠色指示燈必須亮起，表示電池電量充足可用。以上自檢通過才能繼續你的高壓探測。
本高壓檢測計設計符合IEC標準。當接觸電極有高電壓時，會自行啟動自動作業。
也可以在使用前按壓“測試 /啟動”鍵，以人工方式啟動。
該系列適用于（50/60HZ）的交流高壓系統，從4KV～132KV的范圍都有適用的型號。
產品特色及使用方法：
1）自動關閉：自動關閉定時器在每次21xx高壓探測儀的接觸電極接觸到高電壓或偵測到高電壓后都會重新設置，在探測儀每次被啟用和檢測后，經由前端的按鈕，自動關閉定時器都會重新設置。
2）分流保護：高壓探測儀和其配件不會在處于工作中的安裝部件之間引起電弧和電火花，不會在工作中的安裝部件和接地之間引起電弧和電火花。
3）低電池電量：當電池電量低時，按下“測試/啟用”按鈕后，高壓探測器不會進入啟用狀態，綠色LED指示燈不會閃爍（綠色指示燈閃爍表示探測器處于啟用狀態）。在這種情況下請不要使用探測儀，應立即更換電池。
4）紅色LED燈：當探測到高壓時，紅色LED指示燈將閃爍，表示探測到的高壓值高于探測儀的閾值（參見下面表格）。
5）電壓閾值：這是推薦設定的最佳閾值，達到該電壓閾值時，高壓探測器會顯示紅色指示燈并發出高壓報警聲。該閾值是校準實驗室必須為探測儀設定的預置。在工廠，閾值電壓往往被設定為一個可變化的范圍，作為選項，我們的產品可選在出廠前設定為你指定的閾值。
6）電池分流：當蜂鳴器鳴叫及紅色燈亮起時（探測到高壓模式）時，電池中消耗的最大電流。采用電池分流技術可有效降低電池等消耗，從而延長電池的壽命。
7）綠色LED燈：當高壓探測儀進入啟用狀態，一旦探測器探測到高壓并達到閾值電壓時，綠色LED指示燈將會亮起并閃爍，警告操作者此時的電壓達到閾值電壓。
8）測試啟用按鈕：該按鈕用于“啟用/開啟探測儀”，當按下并保持該按鈕時，內部一個校準振蕩器與探測儀連接，模擬電極上的高壓，此時紅色指示燈亮起并發出鳴叫聲，表示探測儀可以正常工作。放開按鈕后，綠色指示燈必須亮起，表示電池電量充足可用。以上自檢通過才能繼續你的高壓探測。
功能與特點：
◇堅固外殼、抗震、抗摔。
◇偵測到電壓時，自動展開作業。
◇高亮度彩色顯示 LED。
◇內建驗證和自我測試電路。
◇可搭接各種絕緣連接棒。
◇可依客戶需求設定啟動點。
◇室內和室外皆適用。
◇防水設計。
技術參數：
|
型號
|
212HVD
|
213HVD
|
214HVD
|
215HVD
|
216HVD
|
217HVD
|
218HVD
|
219HVD
|
|
系統電壓
|
4/15 kV
|
11kV
|
33kV
|
66kV
|
132kV
|
11/33kV
|
44/132kV
|
66/132kV
|
|
起始反應電壓
|
1.9-2.1kV
|
1.65-4.4kV
|
4.95-13.2kV
|
11-13kV
|
11-13kV
|
3.3-4.95kV
|
11-13kV
|
11-13kV
|
|
閾值電壓
|
2.0kV
|
3.02kV
|
9.07kV
|
12kV
|
12kV
|
4.12kV
|
12kV
|
12kV
|
|
響應時間
|
<1秒
|
|||||||
|
自動關機
|
3分鐘
|
|||||||
|
電弧保護
|
有
|
|||||||
|
低電池
|
<7V
|
|||||||
|
電池電流
|
<30mA
|
|||||||
|
尺寸
|
300(L) x 100(W) x 100(D) mm
|
|||||||
|
重量
|
約550g (包括電池)
|
|||||||
|
型號
|
220HVD
|
221HVD
|
222HVD
|
223HVD
|
224HVD
|
225HVD
|
226HVD
|
|
系統電壓
|
6.6/132kV
|
11/132kV
|
11/44kV
|
33/132kV
|
44kV
|
KV/User Defined
|
12/36 kV
|
|
起始反應電壓
|
2-3kV
|
4.4-6.6kV
|
4.4-5kV
|
11-13kV
|
6.6-17.6kV
|
X-X kV
|
5-6kV
|
|
閾值電壓
|
2.5kV
|
5kV
|
4.75kV
|
12kV
|
12kV
|
User’s Spec.
|
5.4kV
|
|
響應時間
|
<1秒
|
||||||
|
自動關機
|
3分鐘
|
||||||
|
電弧保護
|
有
|
||||||
|
低電池
|
<7V
|
||||||
|
電池電流
|
<30mA
|
||||||
|
尺寸
|
300(L) x 100(W) x 100(D) mm
|
||||||
|
重量
|
約550g (包括電池)
|
||||||
標準配置：
1個21xHVD高壓探測儀
1個便攜箱
3根金屬鉤（用于掛住電線電纜）
1瓶防靜電清洗液及清洗布
1節9V電池
選購絕緣棒：
HS-120高壓絕緣棒
HS-175伸縮式高壓操作桿
