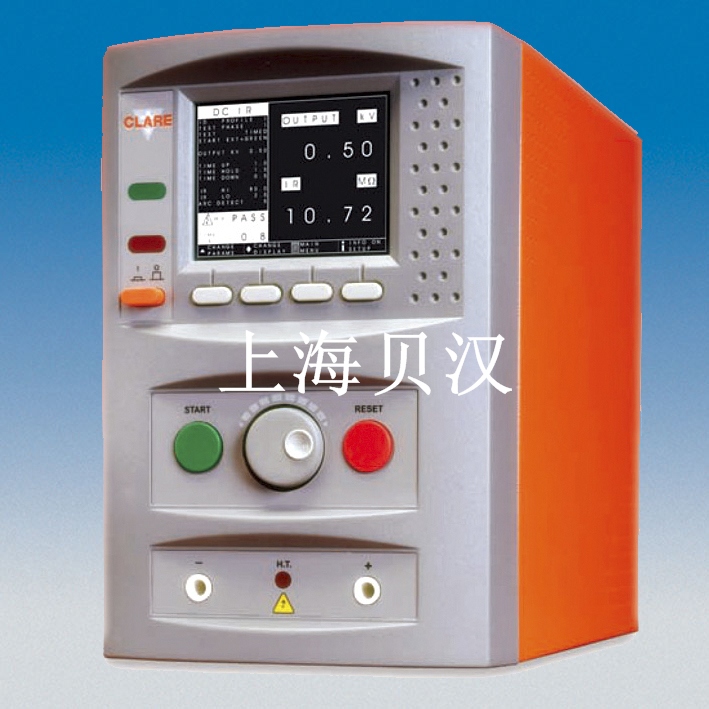

HAL104可編程6合1安規綜合測試儀
型 號：HAL104
ClareHAL 104可編程六合一安規綜合測試儀
■ 接地電阻測試（測試電流0.1-40A可調）
■ DC絕緣測試（測試電壓250V/500V DC）
■ AC/DC耐壓測試（交流0.1-5.0KV /直流0.1-6.0KV）
■ 漏電流測量和接觸電流測量（漏電流0.10mA-20.00 mA/接觸電流0.02mA -5.00 mA）
■ 輸出功率和功率因素測量（0.02kVA-5.00kVA）
■ 電弧ARC測量
■ 電弧ARC測量
詳細介紹
|
產品視頻演示
|
ClareHAL 104
Advanced Multi-function Safety Tester
可編程絕緣耐壓測試儀
產品型號：HAL104
定購編號：H104
符合標準和規定
HAL104是一款綜合了接地電阻、AC/DC耐壓、絕緣電阻、漏電流、接觸電流、功率和負載測試的超強安規測試儀。
HAL104設計采用了先進的自動化技術，可顯著改善和加快電器設備安檢測試過程的效率，精準而高效。
符合標準和規定
安規驗證測試是電器設備制造商確保他們的產品符合包括CE等標準法規所必需的。HAL104幾乎滿足所有安規要求的標準測試，且可為需要符合CE、EU、BS、UL標準提供方便的證明文件。
Clare Hal 104將幫助您達到您的法律規定。
可執行以下國際標準測試：
可執行以下國際標準測試：
IEC / EN 60598
測試燈具和照明設備：如工業照明、家用照明、路燈照明；其它包括金鹵燈、水銀蒸汽燈、鹵素燈、熒光燈和LED燈。
測試燈具和照明設備：如工業照明、家用照明、路燈照明；其它包括金鹵燈、水銀蒸汽燈、鹵素燈、熒光燈和LED燈。
IEC / EN 60950
IT設備：如個人電腦、電信設備、衛星電視接收器、打印機及其它電腦外圍應用設備。
IT設備：如個人電腦、電信設備、衛星電視接收器、打印機及其它電腦外圍應用設備。
IEC / EN 60335
家用電器：如洗衣機、冰箱、微波爐、電飯鍋、電磁爐、電熨斗等。
BS / IEC / EN 60745
手持式電動工具：例如砂光機、電鉆、電鋸、射釘槍、電動螺絲刀等。
IEC/ EN 61010
電氣設備：測試和測量設備、數字萬用表、鉗形表、示波器和實驗室設備等。
手持式電動工具：例如砂光機、電鉆、電鋸、射釘槍、電動螺絲刀等。
IEC/ EN 61010
電氣設備：測試和測量設備、數字萬用表、鉗形表、示波器和實驗室設備等。
功能與特性：
◇HAL系列可編程安規綜合測試儀是一款生產線安全檢驗的自動化測試設備，為客戶提供了一款先進的以提高產能和工作效率的綜合測試儀。
◇其獨特的隔離式絕緣耐壓輸出系統，確保了操作人員的絕對安全。使其成為目前市場上最安全的絕緣耐壓測試儀。
◇HAL系列可以直接應用于大部分的ISO質量體系（包括產品安全檢驗,實驗室試驗和計量檢測等）
◇HAL系列儀器可存儲多達6000個測試結果，并可以下載到電腦中。
◇如果利用選配的軟件和條形碼掃描儀，更可將測試結果自動生成標簽，使整個測試過程更精確、更高效、更快捷。測試流程可以用條形碼掃描儀自動設定。
◇儀器包括遠程遙控端口，例如借用PLC控制電路腳踏開始與結束測試。另有RS232端口，兩種端口都使HAL成為系統集成的理想之選。
◇遵循EN50191電氣試驗設備的安裝和操作標準
六大功能：
■ 接地電阻測試（測試電流0.1-40A可調）
■ DC絕緣測試（測試電壓250V/500V DC）
■ AC/DC耐壓測試（交流0.1-5.0KV /直流0.1-6.0KV）
■ 漏電流測量和接觸電流測量（漏電流0.10mA-20.00 mA/接觸電流0.02mA -5.00 mA）
■ 輸出功率和功率因素測量（0.02kVA-5.00kVA）
■ 電弧ARC測量
■ 電弧ARC測量
■ 儀器符合EN50191安全標準
■ 支持條形碼掃描儀
■ 合格與不合格可通過顯示屏或聲音判斷
■ 測試結果存儲
■ 依據CE、EU、BS、UL標準測量
HAL104使用方法
HAL104有三種測試模式：自動、手動和通過外部連接端口的PLC控制電路執行。
自動模式
可編程自動測試項目和標準，并可將測試順序存儲在儀器內存中，新測試順序將使用測試代碼編排，最多5項測試列為1個序列，所有的測試都是計時的，所有的結果將被保存在內存中。
自動模式提供的架構，為連續重復測試提供了及其方便的途徑，確保了所有測試數據用于追蹤和審核。
該模式適合于標準的生產線使用。
手動模式
手動模式提供快速簡單的測試電路，適用于實驗室、電器維修或再測試環境，這些場所必須保證可快速重復測試。手動模式通過按一個按鈕啟動，使測試過程更加快捷方便。
通過編碼器首先選擇測試類型或測量項目，也可以自動模式的計時方式，使得測試結果可以保持持續性。
如果存儲器里的某項是空白的，表明此項測量不存在。
PLC控制電路模式
通過PLC外部控制端口來控制HAL104。PLC控制電路可以用條形碼閱讀器或模擬條形碼協議開啟。
簡單命令協議可以通過外部控制端口連接電腦或其他設備來直接控制儀器。這一模式可被應用于要求在測量之前被證明該測量方式是可靠有效的，即使會發生一定數量的測試不合格。且儀器還可實現多種測試模式，直到最終確認產品合格，例如洗衣機的安規檢測。
測量介紹：
◆本儀器可以進行連續或計時測試，如果在耐壓測試中超過電弧安檢等級，測試將被終止。
◆出現蜂鳴聲表示測試失敗。
◆RESET復原鍵將清除該狀況回到默認屏幕。
◆測試中如果超過設定的限值，本機將顯示測試失敗信息。并將亮起紅色的失敗指示燈，并且聽到報警聲音。
◆如果儀器輸出端出現危險電壓（50V AC或DC），屏幕上將會出現紅色報警指示和一個閃爍的閃電圖標。面板上的HT指示燈亮起。
◆自動放電特性—絕緣和耐壓測試結束后，所有的電容和電感將會自動放電。
◆測試儀通常會用一些測試夾架或保護系統，在沒有證明防護裝置是合適的的情況下測試不能被進行。當測試夾斷開或按下RESET鍵，測試將會被停止，并且會顯示適當的測試失敗信息。
接地測試
儀器在輸入電壓下會產生一個恒流輸出，它以一定斜率上升到設定值，穿過被測設備并計算電阻值，實時顯示。
該測試可設置的參數有：
■ 測試電流——設定所需測試電流，最高達40A。
■ 電流上升斜率——電流從零值上升到設定值所需的時間。
■ 恒流持續時間——電流設定值的測量時間
■ 電流下降斜率——從電流設定值降到零值所需的時間
■ 設定電阻限值(單位mΩ)
耐壓測試
該測試產生的高壓是獨立輸出的，符合EN 50191標準，該測試可被定時或連續。
儀器將產生一個可調節的輸出高壓（與電源無關），它以一定斜率上升到設定值。儀器將檢測總泄漏電流，并且實時顯示。儀器將自動判斷泄漏與限值，顯示合格或者不合格。有一個可編程的上限和下限，用來確保耐壓測試探針已被正確連接。
該測試可設置的參數有：
■ 測試電壓——所需測試電壓
■ 電壓上升斜率——電壓從零值上升到所需高壓的時間
■ 高壓持續測試時間——恒定輸出高壓的時間
■ 電壓下降斜率——從設定高壓下降到零伏的所需時間
■ 總泄漏電流上限（mA）
■ 總泄漏電流下限（mA）
■ 電弧等級檢測
測試時間可設定為0.1和30秒之間。顯示的總泄漏電流值將從0.01至10mA(DC)和0.01至20mA（AC）。電弧檢測等級設定在0到10之間，其中0表示功能完全失效，10表示最不敏感。
絕緣測試
絕緣測試電壓可設定為250V、500V或1000V直流。該測試可連續或定時。
選擇的電壓斜率上升到設定值，然后保持在此值，絕緣電阻實時顯示。
如果該值小于給定的最小設定值，那么相應的失敗信息會隨著紅色的失敗指示燈一同顯示。
該測試可設置的參數有：
■ 測試電壓——可以預先選擇250V、500V或1000V直流
■ 電壓上升斜率——電壓從零值斜率上升到設定值所需時間
■ 電壓持續測試時間——應用恒定電壓的所需時間
■ 電壓下降斜率——測試電壓斜率下降到零伏的所需時間
■ 絕緣電阻限值，下限（MΩ）
功能/運行/泄漏測試
◆在輸入市電電源電壓后即可方便進行可行性測試，被測設備的功率將被實時顯示。
◆儀器另有提供輔助輸入高達300VAC進行該功能測試，利用開關切換市電輸入或輔助輸入測試。
◆接觸電流測試通過探針進行，被測的接觸電流將實時顯示，采用BS EN 1010 fig A1標準和 IEC/EN/BS 60990 fig 4標準人體模擬阻抗電路。
該測試可設置的參數有：
■ 負載功率最小/最大值（kVA）
■ 功率因素最小/最大值（Ratio）
■ 泄漏電流最小/最大值（mA）
■ 接觸電流最小/最大值（mA）
技術參數：
|
接地電阻測量
|
|
|
測試電壓
|
6V AC（50Hz或60Hz，根據電源）
|
|
可設定輸出測試電流
|
0.1-40.0A
|
|
顯示范圍/分辨率/精度
|
0-1500mΩ/1mΩ/±2% ±5
|
|
測試電流/接地電阻/測量時間
|
5A-1000mΩ（連續測量）
10A-500mΩ（連續測量）
25A-200mΩ（連續測量）
30A-150mΩ（60秒）
40A-100mΩ（60秒）
|
|
預置設定限值（合格/不合格）
|
0-1500 mΩ
|
|
絕緣電阻測量
|
|
|
輸出直流測試電壓
|
250V/500V/1000V
|
|
電阻顯示范圍
|
0.01MΩ-500MΩ
|
|
量程/分辨率/精度
|
0.03MΩ-500MΩ/0.01 MΩ/±5%±5
|
|
預置設定限值（合格/不合格）
|
0.00MΩ-500MΩ
|
|
交流耐壓測量
|
|
|
可編程輸出電壓范圍
|
0.10kV-5.00kV（步進10V），（50Hz或60Hz，根據電源）
|
|
電壓顯示范圍/分辨率/精度
|
0.10kV-5.00kV/ 0.01 kV/±1% ± 5
|
|
電流顯示范圍/分辨率/精度
|
0.01mA-20.00mA /0.01mA/±1% ± 5
|
|
預置設定限值（合格/不合格）
|
0.01mA-20.00mA
|
|
最大輸出電流
|
20.00mA（在5.00kV時）
|
|
可選電弧檢測等級范圍
|
1-9
|
|
直流耐壓測量
|
|
|
可編程輸出電壓范圍
|
0.10kV-6.00kV（步進10V），（50Hz或60Hz，根據電源）
|
|
電壓顯示范圍/分辨率/精度
|
0.10kV-6.00kV/ 0.01 kV/±1% ± 5
|
|
電流顯示范圍/分辨率/精度
|
0.01mA-10.00mA /0.01mA/±1% ± 5
|
|
預置設定限值（合格/不合格）
|
0.01mA-10.00mA
|
|
最大輸出電流
|
10.00mA（在6.00kV時）
|
|
可選電弧檢測等級范圍
|
1-9
|
|
額定電源輸出測量
|
|
|
測試電壓范圍
|
110V – 230V AC
電流20A
|
|
最大功率輸出
|
5.0kVA
|
|
輸出功率測量（單相）
|
|
|
顯示范圍/精度
|
0.02kVA-5.00kVA /±2% ±0.02kVA
|
|
預置設定限值（合格/不合格）
|
0.001kVA-5.000kVA
|
|
功率因素測量（單相）
|
|
|
顯示范圍/精度
|
0.000 -1.000 /± 0.030
|
|
預置設定限值（合格/不合格）
|
0.000-1.000
|
|
泄漏電流測量
|
|
|
顯示范圍/分辨率/精度
|
0.10mA-20.00 mA/0.01mA/± 1% ±5
|
|
預置設定限值（合格/不合格）
|
0.01mA-20mA
|
|
接觸電流測量
|
|
|
顯示范圍/分辨率/精度
|
0.02mA-5.00 mA/0.01mA/± 1% ±5
|
|
預置設定限值（合格/不合格）
|
0.02mA-5mA
|
|
測量依據標準
|
IEC/EN 60990 Fig 4
(IEC/EN 60990 Fig 3 or Fig 5 Upon Request)
|
可選型號功能比較：
|
產品型號
|
HAL101
|
HAL102
HALScan |
HAL103
HALCombi |
HAL104
|
|
定購編號
|
H101
|
H102
|
H103
|
H104
|
|
接地連接點測試
|
|
|
■
|
■
|
|
AC/DC交流直流耐壓測試
|
■
|
■
|
■
|
■
|
|
絕緣電阻測試
|
■
|
■
|
■
|
■
|
|
泄漏電流測量
|
|
|
|
■
|
|
功率和功率因數測量
|
|
|
|
■
|
|
內置5組測試裝置(前1后4)
|
|
■
|
|
|
|
電弧偵測
|
■
|
■
|
■
|
■
|
|
指示燈報警
|
■
|
■
|
■
|
■
|
|
聲音報警
|
■
|
■
|
■
|
■
|
|
測試結果存儲
|
6000
|
6000
|
6000
|
6000
|
|
預先確定和客戶測試次序
|
■
|
■
|
■
|
■
|
|
PLC接口
|
■
|
■
|
■
|
■
|
