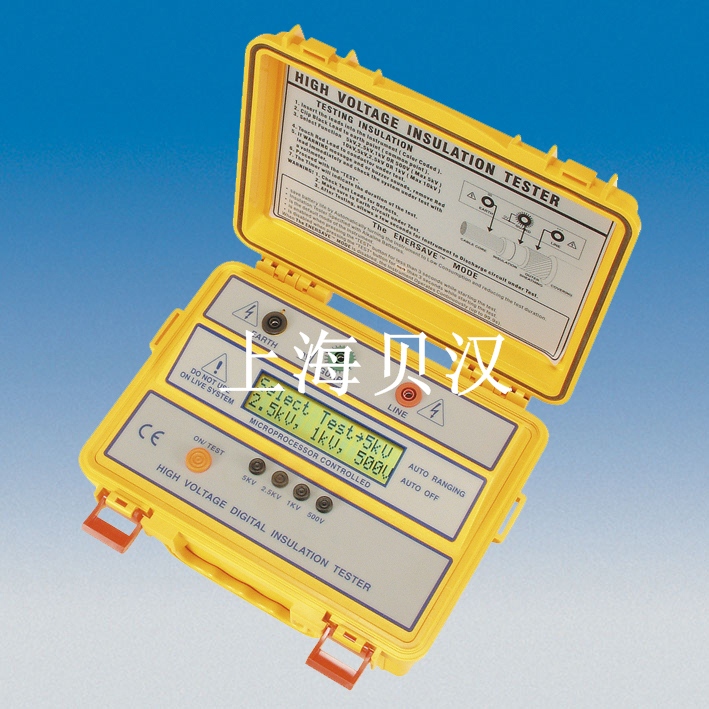

5000V絕緣電阻測試儀4103IN
型 號：4103IN
4103IN絕緣電阻測試儀
5000V/2500V/1000V/500V絕緣測試
可用于電纜絕緣電阻測量，最高絕緣電阻達300GΩ。
顯示測量時間，默認設置為10秒，可選最長測量時間達100秒。
條狀圖顯示測試線電壓從最高至0，直觀方便。
儀器有GUARD接地端口，以防泄漏電流對測量數據的影響。
儀器有GUARD接地端口，以防泄漏電流對測量數據的影響。
詳細介紹
|
下載中文說明PDF
|
下載英文說明PDF
|
5KV High Voltage Insulation tester
5KV高壓數字兆歐表
5KV高壓數字兆歐表
產品型號：4103IN
5000V/2500V/1000V/500V絕緣測試儀
功能與特點：
◇高壓數字絕緣電阻測試儀
◇2行*16字的大屏幕液晶顯示
◇屏幕同時顯示測試電壓、絕緣電阻值、測量時間和測試線電壓條狀圖。
◇2行*16字的大屏幕液晶顯示
◇屏幕同時顯示測試電壓、絕緣電阻值、測量時間和測試線電壓條狀圖。
◇微處理器控制設計。
◇絕緣電阻測量可選4 個電壓檔位：0.5/1.0/2.5/5.0KV
◇尤其適合電纜絕緣電阻測量，最高絕緣電阻達300GΩ。
◇尤其適合電纜絕緣電阻測量，最高絕緣電阻達300GΩ。
◇顯示測量時間，默認設置為10秒，可選最長測量時間達100秒。
◇條狀圖顯示測試線電壓從最高至0，直觀方便。
◇儀器有GUARD接地端口，以防泄漏電流對測量數據的影響。
◇儀器有GUARD接地端口，以防泄漏電流對測量數據的影響。
◇有外來電壓警告功能。
◇儀器蓋上附有電纜絕緣測試示意圖，方便用戶操作。
◇儀器蓋上附有電纜絕緣測試示意圖，方便用戶操作。
◇功耗低，省電。
◇過載保護設計。
◇電源不足顯示。
◇自動關機功能，以節省電池。
◇儀器配有高電壓安全測試夾。
◇提供出廠質量合格證書和一份檢測報告。
◇儀器配有高電壓安全測試夾。
◇提供出廠質量合格證書和一份檢測報告。
◇符IEC/EN/61010-1和CATIII安全標準。
技術參數：（23℃±5℃≤80％RH）
|
測量檔位
|
0.5kV
|
1kV
|
2.5kV
|
5kV
|
|
測量范圍
|
0-30GΩ
|
0-60GΩ
|
0-150GΩ
|
0-300GΩ
|
|
精度
|
±5%
|
|||
|
短路電流
|
1mA
|
|||
|
操作環境
|
-15℃-55℃，80%RH
|
|||
|
儀器供電
|
1.5V(AA)×8節電池
|
|||
|
外形尺寸
|
250×190×110mm
|
|||
|
重量
|
約1670g
|
|||
|
附件
|
測試線1組，說明書1本，肩帶1條，電池一組
|
|||
標準配置：
1臺4103IN高壓絕緣測試儀器
1套測試線
8節電池
1套中英文使用手冊
電纜絕緣電阻測量方法示意圖：
如果測試線未搭接綠色接地端子 (GUARD) ， 被測體表面會造成泄漏電流產生，測量所得 數值將不穩定，造成誤差。
如果測試線有搭接綠色接地端子 (GUARD) ， 被測體表面避免了泄漏電流產生，可以測量 精確的數值，如下圖：
