- 插座檢查

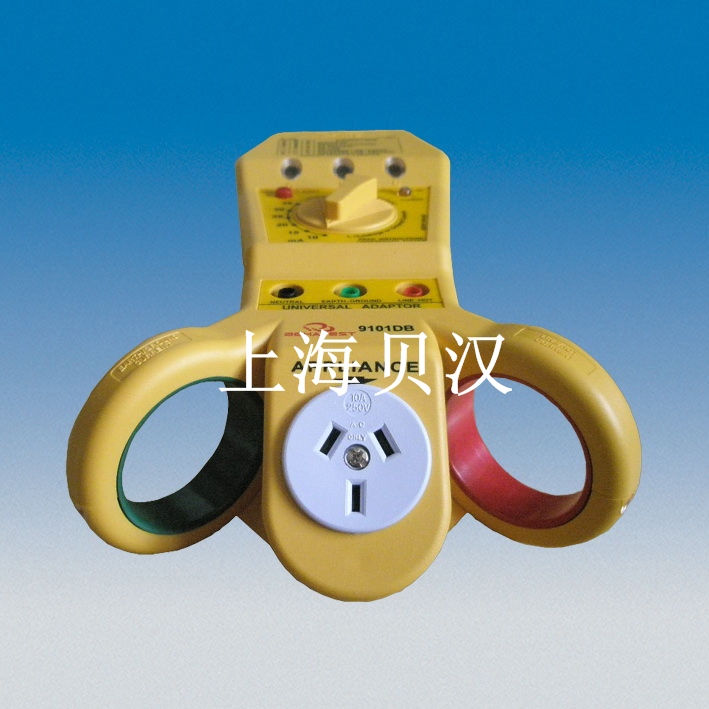

9101DB多功能插座及設備安全檢測儀
型 號：9101DB
9101DB多功能插座及設備安全檢測儀
插座接線檢查：開路故障、火線與零線錯接，火線與地線錯接
插座線路上的漏電保護器測量：從10mA至35mA完整檢測跳電電流
插座線路上電器設備檢測：工作電流、工作電壓、設備運行功率、接地泄漏電流等安全檢查
詳細介紹
|
同類產品選型
|
多功能插座及設備安全檢測儀
產品型號：9101DB
產品特色：
插座接線檢查：開路故障、火線與零線錯接，火線與地線錯接
插座線路上的漏電保護器測量：從10mA至35mA完整檢測跳電電流
插座線路上電器設備檢測：工作電流、工作電壓、設備運行功率、接地泄漏電流等安全檢查
功能與特點：
◇具有一般插座檢測器的功能，檢查插座的接線故障
◇插座線路上漏電保護器的跳斷檢查，從10mA-35mA完整檢測
◇配有火線、零線、接地線的普通4mm線路插孔，可檢查線路電壓，連接萬用表或電力分析儀等設備。
◇配有電器設備230V標準插孔，可插入使用的電器設備，最大允許工作電流10A。
◇配有被測設備線路的專用火線和地線測試環
◇借助通用鉗形表檢查被測設備的工作電流
◇借助功率鉗形表方便檢測設備的功耗
◇借助微電流鉗形表可檢測接地泄漏電流，同時便與你計算設備的絕緣性能
◇無需電池
◇內置2個10A安全保險絲
技術參數：
|
電源線
|
標準230V±10%，50-60Hz
|
|
插座檢查
|
三個高亮度氖燈
|
|
漏電保護器檢測
|
10mA/15mA/20mA/25mA/30mA/35mA
|
|
火線、零線、接地線插孔
|
標準4mm插孔
|
|
電器設備插孔
|
中國制式標準10A/250V插座
|
|
電器設備最大允許工作電流
|
10A
|
|
內置保險絲
|
10A/250V
|
|
尺寸
|
223x152x67mm
|
|
重量
|
320g
|
標準配置：
9101DB主機1臺
電源線1根
帶鱷魚夾的測試線3根
中英文手冊各1份
插座指示燈狀況圖
●=燈亮 ○=不亮
|
A
|
B
|
C
|
狀態
|
|
●
|
●
|
●
|
接線好
|
|
●
|
●
|
○
|
無地線（接地）
|
|
○
|
●
|
●
|
無零線
|
|
○
|
○
|
○
|
無火線
|
|
○
|
○
|
●
|
火線/地線反接
|
|
●
|
○
|
○
|
火線/零線反接
|
不檢查交換的N-E
可選配產品：
可選配通用性萬用表配合9101DB一起測量插座線路的電壓
可選配通用性鉗形電流表配合9101DB一起測量插座負載的工作電流
可選配功率鉗形表測量負載設備的功率
可選配漏電流鉗形表測量設備的接地泄漏電流
可選配電力質量分析儀測量插座線路的電力供應質量

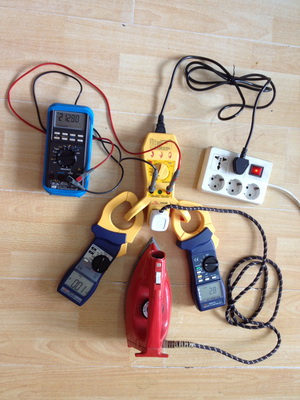

9101DB連接示意圖：
可選配產品：
可選配通用性萬用表配合9101DB一起測量插座線路的電壓
可選配通用性鉗形電流表配合9101DB一起測量插座負載的工作電流
可選配功率鉗形表測量負載設備的功率
可選配漏電流鉗形表測量設備的接地泄漏電流
可選配電力質量分析儀測量插座線路的電力供應質量
9101DB連接示意圖：
