3000型回響式電纜長度與故障測試儀使用說明書
2006電纜長度與故障距離測試儀簡要操作說明

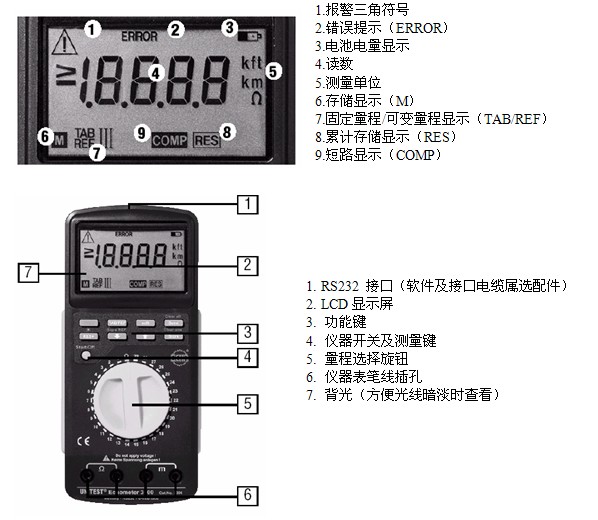

顯示屏和儀表面板說明：
特別注明：本儀器不能測量帶電電纜，如有違反，損壞儀器概不負責。該儀器只能測量2股以上的電纜；不能測量太短的電纜，通常需20m以上；另絞線無法測量，因儀器顯示電纜直線距離。
1. 安裝電池：擰開儀器背面上方電池盒螺釘，拉出電池盒，放入電池（上方負極）。
2. 開機：按住Start/Off鍵1妙鐘。
3. 單位選擇：按m/ft鍵，選擇m。
4. 對于已知規格截面的電纜，并與儀器刻度能對應的電纜（參閱卡片）。按TAB/REF鍵，選擇固定量程：TAB I或TAB II
5. 將旋鈕撥至對應截面量程（參閱卡片）
6. 連接電纜某端的任意兩個頭，另端保持開路狀態。
7. 按Start/Off鍵，“嘟”的一聲開始測量，顯示電纜長度的讀數，測量完成。
8. 對于未知規格截面的電纜，或與儀器刻度不能對應的電纜，選擇可變量程。按TAB/REF鍵，選擇可變量程REF I或REF II 或REF Ⅲ，你可以選擇其中任意一項。
9. 然后將旋鈕撥至任意一刻度，只要方便你記憶即可。請你記下REF位置及旋鈕刻度位置到卡片或你自己的記錄本。
10. 截取被測電纜50至100m作為基準電纜，連接電纜某端的任意兩個頭，用“↑”和“↓”鍵設定基準電纜已知的長度值，如100米或50米。同時按下“Shift”和“↓”鍵，“嘀”的一聲保存該可變量程，該檔位就變成固定量程了。以后測量該類電纜，只需放到該檔位，方法同固定量程。
11. 如顯示COMP，表明在該長度位置出現短路；如顯示ERROR，表示電纜太短無法測量，或其它故障。
